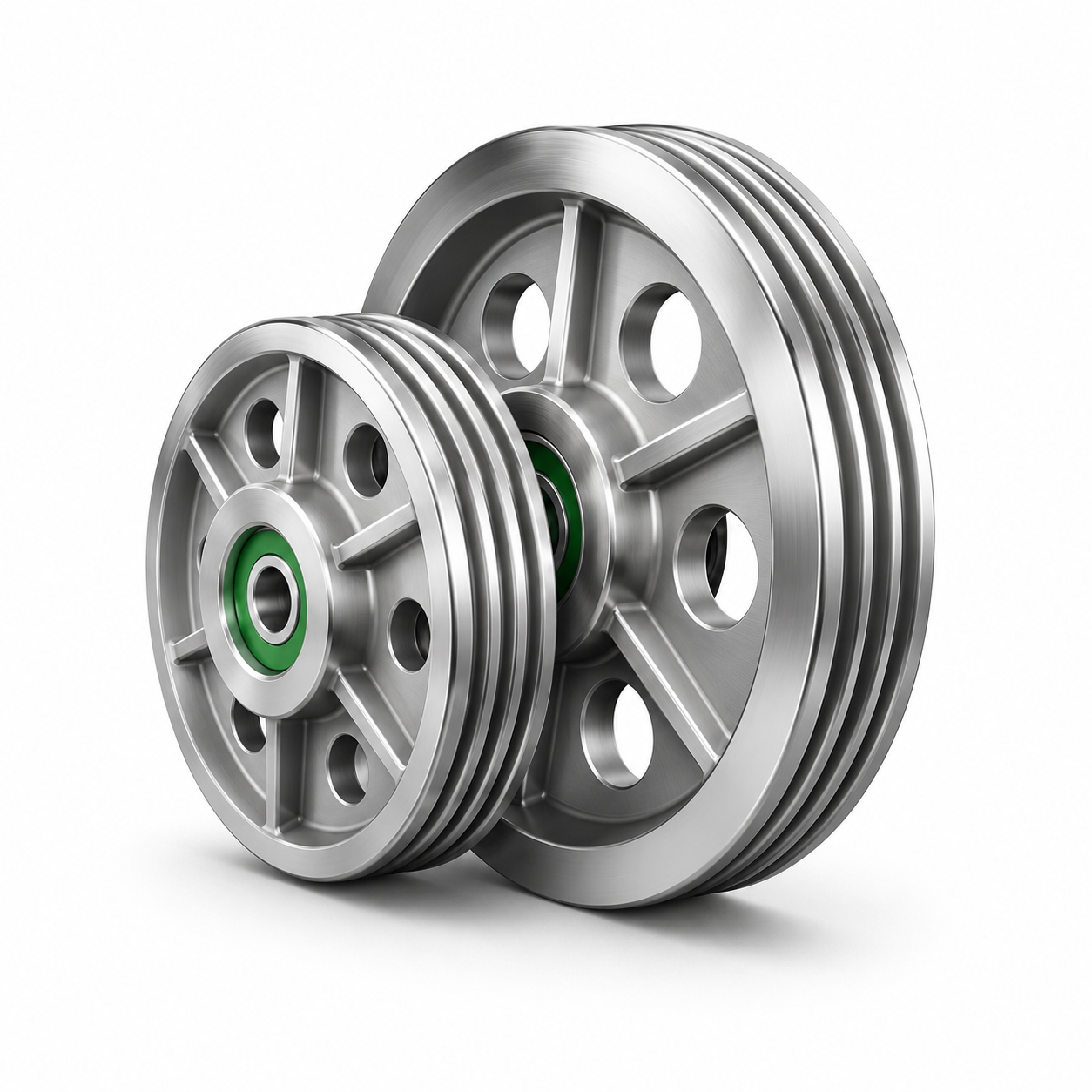

Блоки крановые обводные
Изготавливаем крановые блоки для полиспастов, крюковых подвесок, уравнительных и монтажных систем. Производим стандартные и нестандартные изделия по чертежам, эскизам и техническим заданиям заказчика.
Изготовим блок необходимого диаметра и профиля ручья
под параметры каната и условия эксплуатации.
Открыть чертёж
01
Конструкция и назначение
Профиль ручья подбирается с учётом диаметра каната и требуемой площади соприкосновения с рабочей поверхностью. Это снижает износ каната и повышает надёжность механизма.
- Направляющие блоки изменяют направление движения каната.
- Поддерживающие блоки обеспечивают правильное положение каната.
- Подвижные блоки увеличивают усилие при подъёме груза.
- Приводные блоки передают движение рабочему механизму.
Техническая информация
Размеры указаны в миллиметрах
Основные типоразмеры крановых блоков
| Наименование | D1 | D2 | d | R | B | h |
|---|---|---|---|---|---|---|
| Блок крановый | 200–1000 | 40–110 | 11–14 | 8 | 28 | 22 |
| Блок крановый | 200–1000 | 40–110 | 14–18 | 10 | 34 | 28 |
| Блок крановый | 200–1000 | 40–110 | 18–23 | 15,5 | 45 | 36 |
| Блок крановый | 200–1000 | 40–110 | 23–28,5 | 15,5 | 55 | 45 |
| Блок крановый | 200–1000 | 40–110 | 28,5–35 | 19,5 | 67 | 55 |
| Блок крановый | 200–1000 | 40–110 | 35–43,5 | 24,5 | 85 | 70 |
Не нашли подходящий размер?
Подберём конструкцию и рассчитаем стоимость изготовления.
