Двухребордные К2Р
Две реборды обеспечивают устойчивое положение колеса и снижают вероятность схода с рельса.
Крановые колеса
Грузоподъёмное оборудование
Крановые колёса
Изготавливаем крановые колёса для мостовых, козловых и других грузоподъёмных кранов. Производим стандартные и нестандартные изделия из штампованной заготовки или цельной поковки стали 65Г.
Изготавливаем колёса стандартных и нестандартных размеров,
а также колёсные установки в сборе.
Открыть чертёж
01
Конструкция кранового колеса
Двухребордные колёса имеют две боковые реборды, обеспечивающие устойчивое движение крана по рельсовому пути. Размеры рабочей поверхности и ступицы подбираются под конструкцию механизма.
D
диаметр поверхности катания
D1
полный диаметр колеса
B
ширина поверхности катания
B1
ширина обода
L
ширина ступицы
65Г
материал заготовки
Варианты исполнения
Производим колёса разных конструкций
Одноребордные К1Р
Имеют одну боковую реборду и применяются в различных подъёмно-транспортных механизмах.
Безребордные
Используются совместно с отдельными направляющими роликами и системами контроля движения.
Колёсные установки
Колесо в сборе с валом, подшипниками, буксами, приводной шестернёй или соединительным фланцем.
Каталог типоразмеров
Крановые колёса ГОСТ 28648–90
Смотреть ГОСТ ↗

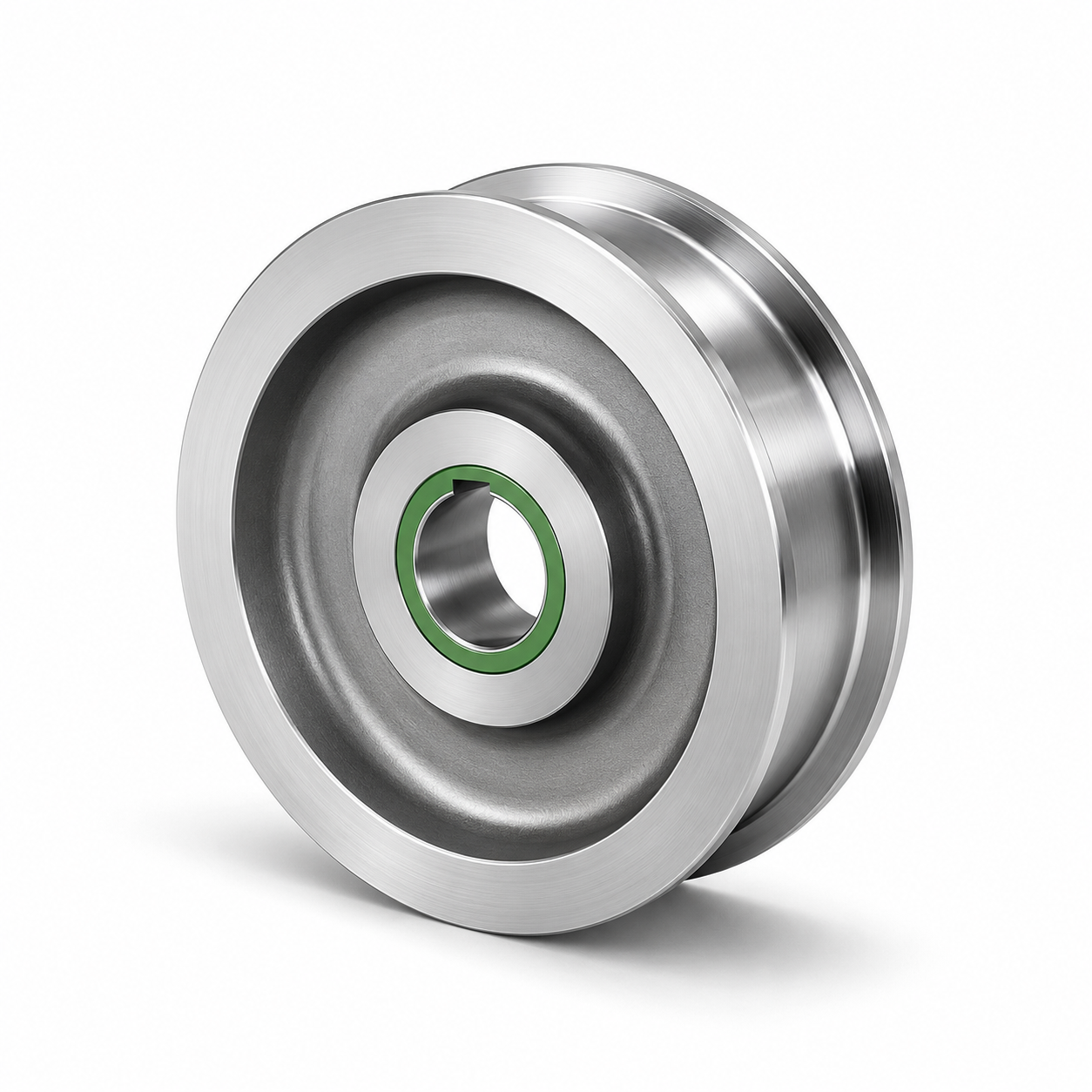

К2Р
Двухребордные крановые колёса
Исполнения с двумя направляющими ребордами.
К2Р
15 кг
К2Р-200×60
D200
D1230
B60
B190
L80
К2Р
30 кг
К2Р-250×70
D250
D1290
B70
B1110
L110
К2Р
45–50 кг
К2Р-320
320×70
320×80
D320
D1360
B70–80
B1110–120
L120
К2Р
80–90 кг
К2Р-400
400×80
400×90
400×100
D400
D1450
B80–100
B1130–150
L120–130
К2Р
145 кг
К2Р-500
500×90
500×100
D500
D1550
B90–100
B1150
L135–150
К2Р
200–210 кг
К2Р-560
560×90
560×100
D560
D1600
B90–100
B1130–150
L180
К2Р
220–250 кг
К2Р-630
630×90
630×100
D630
D1680
B90–100
B1140–150
L150
К2Р
300–410 кг
К2Р-710
710×100
710×130
710×150
D710
D1770
B100–150
B1150–200
L150–200
К2Р
330–640 кг
К2Р-800
800×110
800×130
800×150
800×170
D800
D1880
B110–170
B1170–250
L150–230
К2Р
460–630 кг
К2Р-900
900×130
900×150
900×170
D900
D1980
B130–170
B1190–250
L170–190
К2Р
890 кг
К2Р-1000×170
D1000
D11080
B170
B1250
L230

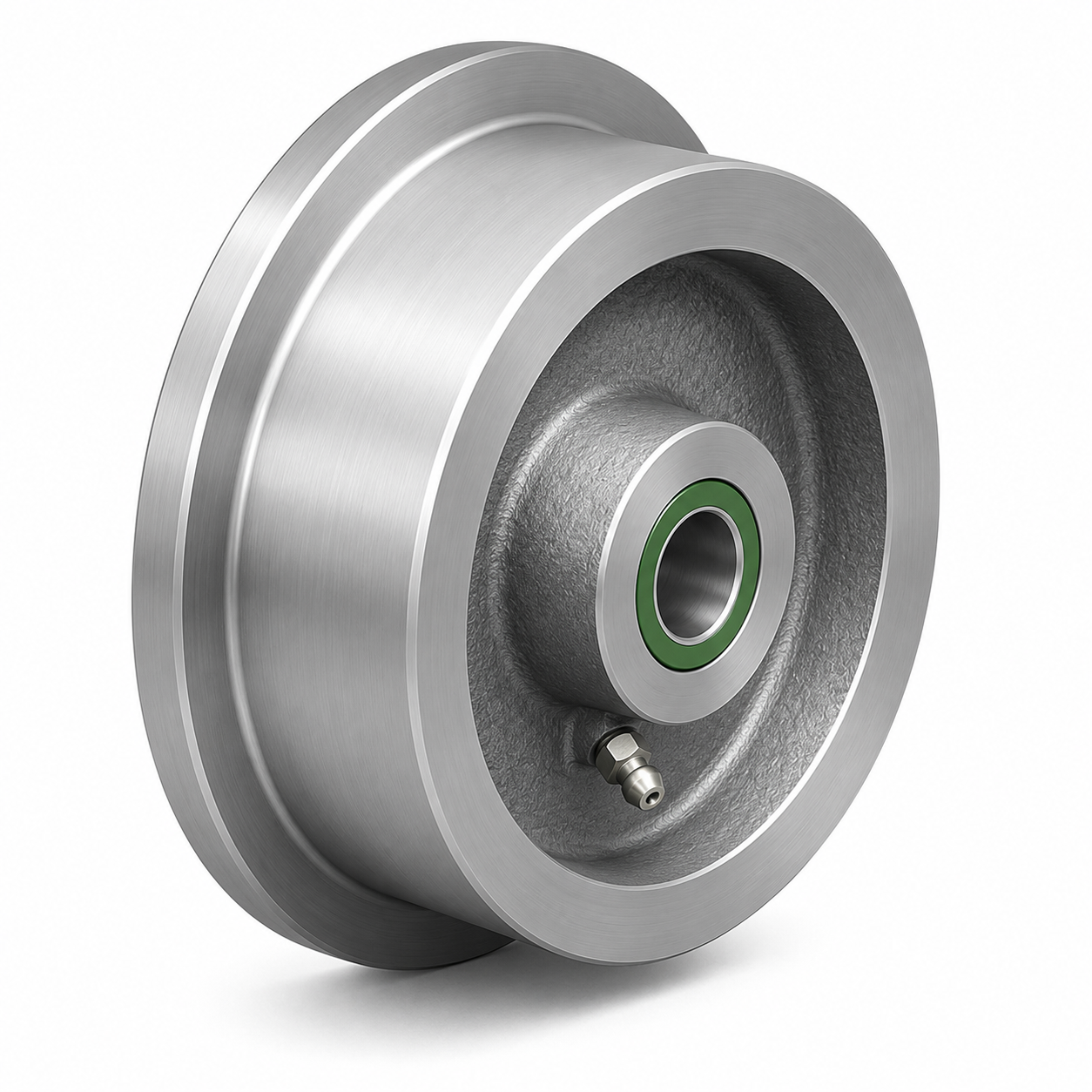

К1Р
Одноребордные крановые колёса
Исполнения с одной боковой ребордой.
К1Р
11 кг
К1Р-200×60
D200
D1230
B60
B175
L80
К1Р
20 кг
К1Р-250×70
D250
D1290
B70
B190
L90
К1Р
31 кг
К1Р-320×80
D320
D1360
B80
B1100
L100
К1Р
61 кг
К1Р-400×100
D400
D1450
B100
B1130
L110–130
К1Р
113 кг
К1Р-500×125
D500
D1550
B125
B1150
L150
Нестандартное изготовление
Не нашли необходимый типоразмер?
Пришлите чертёж, эскиз или техническое задание. Рассчитаем изготовление кранового колеса или колёсной установки в сборе.
